Что включить в техническое задание на поставку арамидного полотна

Арамидное полотно закупается под расчётную конструкцию, и разброс характеристик между партиями здесь имеет те же последствия, что отклонение по толщине у металла: технологию приходится переделывать. Техническое задание на поставку нужно именно для того, чтобы характеристики были известны до закупки, а не выяснялись на приёмке.

Ниже разобрано, что должно быть в техническом задании на арамидную ткань, в какой формулировке задаётся каждый параметр и чем он подтверждается при поставке.

Что задаёт конструкция, а что поставщик

Задание начинается не с материала, а с изделия. От конструкции идут требования к прочности, жёсткости, рабочей температуре и геометрии детали, и только из них выводятся параметры полотна. Если эту часть не сформулировать, поставщик подберёт ткань по ближайшей поверхностной плотности, и совпадение с задачей окажется случайным.

• Назначение. Армирование композитной детали, баллистический экран, термостойкий чехол, абразивостойкая накладка — для каждого случая критичны разные параметры.
• Нагрузки. Статические, ударные, циклические; температура длительной работы и кратковременного нагрева.
• Технология изготовления. Ручная выкладка, вакуумная инфузия, намотка, прошивка в многослойный пакет. Технология определяет требования к драпируемости и пропитываемости.
• Геометрия. Плоская деталь, одинарная или двойная кривизна, радиусы перегиба. От этого зависит выбор переплетения.
• Объём и график. Разовая партия или серийная поставка в течение года, допустимый срок производства.

Параметры материала, которые указываются числом

Формулировка «арамидное волокно» в спецификации не задаёт ничего. На рынке под этим определением поставляется материал с прочностью на разрыв в диапазоне 2600–2920 МПа, модулем упругости 70–82 ГПа и удлинением при разрыве 3,5–4,5 %. Для декоративного слоя разброс незаметен, для расчётной конструкции — повод пересчитывать пакет.

1. Тип волокна и марка. Пара-арамид или мета-арамид, конкретная марка и производитель волокна. Марка закрепляется в спецификации и контракте, иначе завод вправе поставить любое волокно нужного класса.
2. Линейная плотность нити. Задаётся в дтексах или денье — например, 1670 дтекс, что соответствует 1500 денье. От неё зависит и прочность, и внешний вид полотна.

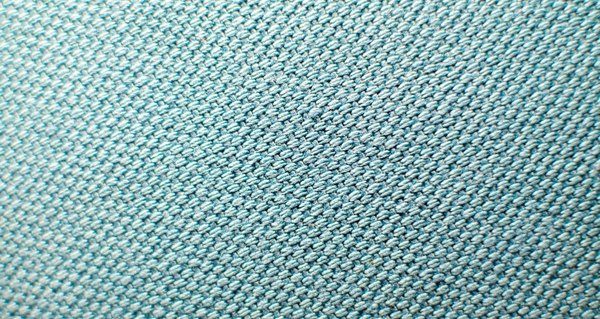

3. Переплетение. Саржа 2/2, полотняное, сатиновое. Саржа лучше ложится на сложную геометрию и равномернее пропитывается при вакуумной инфузии, полотняное стабильнее на плоских поверхностях.
4. Плотность по основе и утку. Число нитей на сантиметр — например, 6,5 на 6,5. Этот параметр задаёт анизотропию: при равных значениях свойства по двум направлениям сопоставимы.
5. Поверхностная плотность и допуск. Значение в граммах на квадратный метр и допустимое отклонение. Без допуска претензия по весу партии не имеет основания.
6. Толщина и ширина рулона. Толщина влияет на расчёт числа слоёв, ширина — на раскрой и процент отхода. Ширина 127 см и толщина 0,28 мм — типовые значения для полотна 220 г/м².
7. Механические характеристики. Прочность на разрыв, модуль упругости, удлинение при разрыве — с указанием, по какому методу испытаний они определяются.
8. Температурный режим. Температура длительной работы, для пара-арамидного полотна обычно 177 °C, и отдельно — требования к кратковременному нагреву, если они есть.

Требования к документам и подтверждению

Параметры в задании имеют смысл только тогда, когда есть документ, по которому их проверяют. Эта часть задания прописывается отдельно от технической.

• Протокол испытаний на каждую партию с фактическими значениями, а не паспорт с типовыми характеристиками линейки. В задании указывается, какие именно показатели должны быть в протоколе.
• Срок предоставления документации — до отгрузки, чтобы расхождение обнаруживалось до оплаты транспортного плеча, а не на складе получателя.
• Образец до основной закупки. Указываются размер отреза и состав проверок, которые заказчик проведёт на образце.
• Порядок действий при расхождении. Что считается отклонением, кто и за чей счёт проводит повторные испытания, какие последствия для партии.
• Упаковка и маркировка рулонов. Намотка на гильзу, защита от влаги и света, маркировка с номером партии и метражом — без этого отследить, из какой партии взят отрез, на производстве невозможно.

Как формулируются требования в задании

Ошибки, из-за которых задание не работает

• Параметры без допусков. Требование «220 г/м²» формально не нарушается ни при 205, ни при 235 г/м², пока в задании нет допустимого отклонения.
• Отсутствие приоритета. Если полотно с нужной плотностью существует в двух переплетениях, а приоритет не указан, выбор делает поставщик.
• Требования без метода проверки. Прочность, заявленная без ссылки на метод испытаний, в споре не используется: результаты по разным методикам не сопоставимы.
• Молчание про партионность. Если не указано, что вся партия должна быть из одной выработки, в поставку могут войти рулоны с разными фактическими значениями.
• График без привязки к производству. Срок изготовления полотна и срок логистики — разные величины; в задании указываются оба.

Что прислать для подготовки спецификации

• Описание изделия и узла, который армируется, с нагрузками и рабочей температурой.
• Технологию изготовления детали и оборудование, на котором ведётся выкладка или намотка.
• Нужную поверхностную плотность и ширину полотна либо расчётные требования, из которых они выводятся.
• Потребность на период и желаемый график отгрузок.
• Указание, нужен ли протокол испытаний на каждую партию и образец до основной закупки.

Частые вопросы

Можно ли указать в задании только поверхностную плотность? Для декоративного или вспомогательного слоя — да. Для расчётной конструкции этого недостаточно: при одной и той же плотности 220 г/м² полотно может быть из волокна с разной прочностью и в разном переплетении, и поведение детали будет отличаться.

Чем протокол испытаний отличается от сертификата? Сертификат подтверждает соответствие требованиям, протокол содержит фактические значения, полученные на конкретной партии. Для пересчёта пакета слоёв нужны именно фактические значения — об этом подробнее в материале о протоколе испытаний на партию арамида.

Нужно ли закреплять марку волокна, если устраивает любое пара-арамидное? Если деталь нерасчётная — не обязательно. Если по материалу ведётся расчёт, марка закрепляется: это единственный способ получать от партии к партии сопоставимые характеристики. Порядок проверки описан в материале о проверке марки волокна перед закупкой.

Как задание связано с расчётом объёма закупки? Напрямую: ширина полотна и допуск по плотности определяют раскрой и процент отхода, а значит и метраж в заказе. Методика разобрана в материале о расходе полотна на изделие.

Что делать, если партия не соответствует заданию? Порядок должен быть прописан заранее: повторные испытания в независимой лаборатории, пересчёт цены, замена партии или отказ. Без такого пункта спор решается перепиской без формальных оснований.
