Скрубберы, адсорбция или дожигание — как подобрать газоочистку для цеха

Технология газоочистки подбирается не по типу производства, а по составу и параметрам потока: концентрации загрязнителя, объёмному расходу, температуре и режиму работы. Один и тот же цех при разной концентрации требует разных решений, и ошибка на этом этапе означает либо перерасход на топливо, либо превышение нормативов на выбросе.

Разберём, чем различаются мокрая очистка, адсорбция и термическое обезвреживание, при каких концентрациях применяется каждый метод, как считается эксплуатационная стоимость и какие исходные данные нужны для расчёта установки газоочистки.

Что определяет выбор технологии

• Концентрация загрязнителя. Основной параметр. Низкие концентрации выгодно концентрировать перед обезвреживанием, высокие — сжигать с использованием собственного тепла.
• Объёмный расход. Задаёт габариты аппарата и стоимость. Большой расход при низкой концентрации — самый дорогой в обработке случай.
• Химический состав. Растворимые соединения удаляются мокрой очисткой, органические пары — адсорбцией или сжиганием, соединения серы и хлора требуют защиты от коррозии и нейтрализации продуктов.
• Температура и влажность. Влажный поток снижает эффективность адсорбции, горячий требует охлаждения перед мокрой очисткой.
• Режим работы. Непрерывный процесс окупает установку с рекуперацией тепла, периодический — нет.
• Запылённость. Пыль забивает слой сорбента и керамическую насадку, поэтому предварительная очистка от механических частиц ставится на входе.
• Требования к выбросу. Норматив на срезе трубы определяет требуемую степень очистки и необходимость второй ступени.

Мокрая очистка

Загрязнитель переходит из газа в жидкость при контакте потоков. Применяется для растворимых газов, кислых компонентов и одновременного удаления пыли.

• Насадочные аппараты. Газ проходит через слой насадки навстречу орошающей жидкости. Развитая поверхность контакта, невысокое сопротивление.
• Аппараты с распылом. Жидкость подаётся форсунками в поток. Проще по конструкции, менее чувствительны к запылённости.

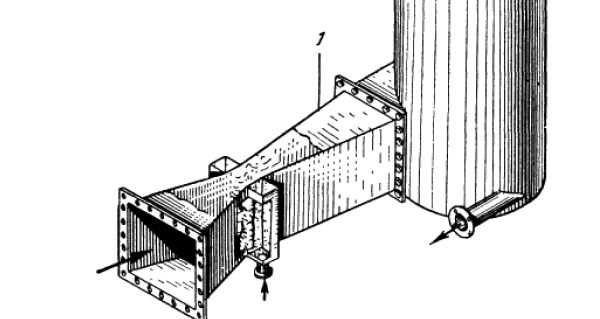

• Аппараты с переменным сечением. Высокая эффективность по мелкой пыли за счёт скорости в горловине, требуют большего напора вентилятора.
• Нейтрализация. В орошающий контур добавляется реагент под конкретный компонент; расход реагента входит в эксплуатационные затраты.
• Ограничение. Образуется стоки, которые требуют обработки. Это отдельная задача, решаемая вместе с направлением переработки и очистки.

Адсорбция

• Принцип. Органические пары задерживаются на поверхности сорбента — активного угля или цеолита.
• Область применения. Низкие и средние концентрации при умеренном расходе; окраска, печать, пропитка, обработка растворителями.
• Регенерация паром. Сорбент продувается паром, растворитель конденсируется и возвращается в производство. Оправдана при однокомпонентном составе и достаточной стоимости растворителя.
• Регенерация горячим газом. Концентрированный поток направляется на термическое обезвреживание, объём газа сокращается в десятки раз.
• Сменный сорбент. При малых объёмах отработанный сорбент заменяется, а не регенерируется.
• Ограничения. Требуется осушение и охлаждение потока; при наличии полимеризующихся соединений сорбент теряет ёмкость быстро.

Термическое обезвреживание

• Прямое сжигание. Поток нагревается до 750–850 °C и выдерживается в камере. Требует топлива, если собственной теплоты потока недостаточно.
• Установки с регенерацией тепла. Керамические насадки попеременно накапливают и отдают тепло; степень возврата достигает 95 %, расход топлива минимален.
• Каталитическое обезвреживание. Реакция идёт при 300–450 °C на катализаторе, расход топлива ниже. Чувствительно к соединениям, отравляющим катализатор.
• Степень обезвреживания. 98–99 % и выше по органическим соединениям.
• Ограничения. Соединения хлора и серы дают кислые продукты сгорания, и после установки требуется ступень нейтрализации.

Сравнение методов

Комбинированные схемы

На практике под большой расход с низкой концентрацией применяется двухступенчатая схема.

• Концентратор плюс термическое обезвреживание. Роторный адсорбер концентрирует загрязнитель в десять–двадцать раз, а обезвреживается уже малый поток. Расход топлива сокращается кратно.
• Предочистка плюс адсорбция. Фильтр или мокрая ступень снимают пыль и аэрозоли, продлевая срок службы сорбента.
• Термическое обезвреживание плюс нейтрализация. При наличии хлора и серы после камеры ставится ступень поглощения кислых газов.
• Использование тепла. Тепло уходящих газов направляется на нагрев приточного воздуха или технологические нужды.

Что прислать для расчёта

• Объёмный расход газа и его колебания в течение смены.
• Перечень компонентов с концентрациями и результаты замеров на источнике.
• Температуру, влажность и запылённость потока.
• Режим работы производства: часы в сутки, дни в году, сезонность.
• Требуемые нормативы на выбросе.
• Доступные ресурсы на площадке: газ, пар, электрическая мощность, вода.
• Место под установку и высоту существующей трубы.

Частые вопросы

Как выбрать между адсорбцией и сжиганием при средней концентрации? Расчётом эксплуатационных затрат на срок службы. Адсорбция с возвратом растворителя выгодна при однокомпонентном составе, сжигание — при смеси разных соединений.

Можно ли обойтись одной ступенью? Если состав однороден и нормативы достижимы одним методом — да. Смешанный состав и жёсткие требования на срезе трубы обычно приводят к двухступенчатой схеме.

Что делать с большим расходом и низкой концентрацией? Ставить концентратор. Обезвреживать весь поток напрямую дорого по топливу и по габаритам аппарата.

Как часто меняется сорбент? От нескольких месяцев до нескольких лет, в зависимости от нагрузки, наличия пыли и полимеризующихся соединений. Ресурс определяется по результатам замеров на входе.

Нужны ли замеры до проектирования? Обязательно. Расчёт по паспортным данным оборудования без замеров на источнике даёт погрешность, из-за которой установка либо не выходит на норматив, либо оказывается избыточной.

Что мы делаем

Подбираем технологию по составу и параметрам потока, считаем установку газоочистки и рекуперации под расход и концентрацию, комплектуем ступени предочистки и нейтрализации, считаем эксплуатационные затраты по вариантам и сопровождаем монтаж и запуск. Задачи по стокам и отходам, образующимся при очистке, закрываем направлением экоинженерии.

Пришлите замеры на источнике, расход и режим работы на sale@tkasiatorg.ru — предложим схему очистки, посчитаем эксплуатационные затраты по вариантам и дадим бюджет установки.
