Как подобрать плотность арамидной ткани для бронирования
Как связаны поверхностная плотность ткани и число слоёв в пакете, почему важна известная марка волокна и какое переплетение выбрать под форму детали.
Поверхностная плотность арамидной ткани — параметр, который задаёт и защитные свойства пакета, и его массу, и трудоёмкость выкладки. Для бронирования он выбирается не отдельно, а вместе с числом слоёв: одну и ту же площадную плотность пакета можно набрать из немногих тяжёлых слоёв или из большего числа лёгких, и по стойкости эти варианты ведут себя по-разному.
Разберём, как связаны плотность ткани, число слоёв и характеристики пакета, и что нужно определить до заказа. Направление — арамидное полотно.
Что означает плотность ткани

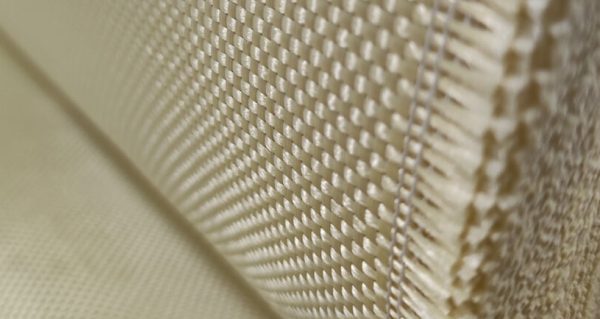

Поверхностная плотность измеряется в граммах на квадратный метр и складывается из линейной плотности нити и плотности переплетения. Базовая позиция поставки — пара-арамидная ткань 220 г/м² на нити 1670 дтекс, саржа 2/2, ширина 127 см. Прочность на разрыв по протоколу испытаний — 2920 МПа, рабочая температура — 177 °C.
- Лёгкие ткани, до 200 г/м². Тонкая нить, плотное переплетение. Лучше облегают сложную форму, дают более равномерный пакет, но требуют большего числа слоёв.
- Средние, 200–300 г/м². Основной рабочий диапазон для многослойных пакетов: сочетают приемлемую драпируемость и разумное число слоёв.
- Тяжёлые, свыше 300 г/м². Толстая нить, меньше слоёв при той же массе пакета. Хуже облегают форму и сложнее в выкладке на криволинейных поверхностях.
Как связаны плотность и число слоёв
Стойкость пакета определяется не одной характеристикой ткани, а работой слоёв вместе. При равной суммарной площадной плотности пакет из большего числа лёгких слоёв обычно распределяет энергию по большей площади: волокна успевают вытянуться и передать нагрузку соседним слоям. Пакет из немногих тяжёлых слоёв компактнее и жёстче, зато локальная нагрузка на слой выше.
| Признак | Больше лёгких слоёв | Меньше тяжёлых слоёв |
|---|---|---|
| Распределение энергии | по большей площади | более локальное |
| Толщина пакета | выше при равной массе | компактнее |
| Работа на сложной форме | лучше облегает двойную кривизну | хуже, возможны складки |
| Трудоёмкость выкладки | выше, больше операций | ниже |
| Расход материала на раскрой | выше за счёт числа деталей | ниже |
| Чувствительность к разбросу партий | ниже, разброс усредняется по слоям | выше, отклонение слоя заметнее |
Из последней строки следует практический вывод: чем меньше слоёв в пакете, тем важнее стабильность характеристик материала между партиями.
Почему важна известная марка волокна
В спецификациях часто указано только «арамидное волокно» — без марки и производителя. При таком описании прочность на разрыв между партиями расходится в диапазоне 2600–2920 МПа, модуль упругости — 70–82 ГПа, удлинение при разрыве — 3,5–4,5 %.
Для декоративного слоя такой разброс незаметен. Для расчётной конструкции это повод переделывать технологию: пакет, рассчитанный на верхнюю границу прочности, при поставке партии с нижней границей перестаёт выполнять требования. Поэтому марка волокна и производитель закрепляются в спецификации и контракте с заводом, а на каждую партию завод выдаёт протокол испытаний с фактическими характеристиками. Документация приходит до отгрузки, и материал можно проверить до основной закупки.
Переплетение
Переплетение определяет, как ткань ложится на форму и пропитывается связующим при выкладке или вакуумной инфузии.
- Полотняное. Жёстче и стабильнее, лучше держит геометрию на плоских поверхностях и панелях.
- Саржа 2/2. Подходит для деталей с двойной кривизной, обеспечивает эффективную пропитку при вакуумной инфузии и меньшее искажение нитей при укладке. Базовая позиция поставки выполнена именно этим переплетением.
Гибридные пакеты
Арамид часто работает не один. В гибридном ламинате с углеволокном карбон даёт конструкции жёсткость, а арамидный слой воспринимает ударные нагрузки без разрушения. Такое сочетание применяется в корпусах, панелях и элементах, где важна и жёсткость, и способность выдерживать удар. Помимо технических свойств у комбинации узнаваемый внешний вид — жёлто-чёрное переплетение, заметное на срезе детали.
При проектировании гибридного пакета плотность арамидной ткани подбирается с учётом толщины и расположения углеродных слоёв: арамид обычно располагают ближе к стороне, воспринимающей удар.
Что прислать для подбора
- Описание конструкции: что армируется, какая геометрия, плоская поверхность или двойная кривизна.
- Характер нагрузок: удар, порез, истирание, температура.
- Требуемую поверхностную плотность и ширину полотна — от этого зависят расход и раскрой.
- Технологию изготовления: ручная выкладка, вакуумная инфузия, прессование.
- Нужен ли протокол испытаний на каждую партию.
- Объём и график поставок — от них зависят срок производства и стоимость логистики.
Частые вопросы
Чем ваш арамид отличается от материала без указания марки? Марка волокна и производитель закрепляются в контракте, а на каждую партию завод даёт протокол испытаний с фактическими характеристиками.
Можно ли получить образец до закупки партии? Да, образец с протоколом отправляется до основной поставки, материал проверяется на вашем оборудовании.
Какие плотности доступны? Базовая позиция — 220 г/м² шириной 127 см; другие плотности и ширины подбираются под задачу.
Что выбрать для детали сложной формы? Саржу 2/2: она подходит для двойной кривизны и даёт меньшее искажение нитей при укладке.
Влияет ли ширина полотна на стоимость изделия? Да, через раскрой: несовпадение ширины с размерами деталей увеличивает отходы.
Что мы делаем
Работаем с плотностями и переплетениями под конкретную задачу, поставляем рулонный материал и раскрой. До серийной поставки передаём образцы на испытания и предоставляем документы завода на партию. Марка волокна фиксируется в спецификации, на каждую партию выдаётся протокол испытаний. Подробнее — на странице направления арамидного полотна.
Пришлите задачу — конструкцию, нагрузки и требуемую плотность ткани на sale@tkasiatorg.ru — подберём материал, согласуем марку волокна в контракте и организуем образец до основной партии.
