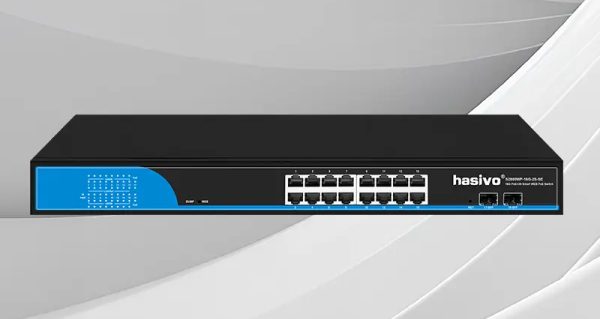

Когда нужны порты 2.5G на мультигигабитном коммутаторе HASIVO

Порт 2.5G — промежуточная ступень между гигабитом и десятью гигабитами. Его смысл в том, что он работает по уже проложенной витой паре категории 5e, тогда как переход на 10 Гбит/с по меди требует категории 6a и ограничен по дальности. Мультигигабитный коммутатор позволяет снять ограничение гигабитного порта без перекладки кабельной системы.

Разберём, в каких узлах это действительно нужно, а где переплата, и как проверить потребность расчётом. Направление — оборудование HASIVO.

Где гигабита перестаёт хватать

• Точки доступа Wi-Fi 6 и Wi-Fi 7. Современная точка доступа способна выдать в эфир больше гигабита суммарно по диапазонам. При подключении гигабитным портом ограничителем становится не радиоканал, а проводной порт.
• Камеры высокого разрешения на одном узле. Отдельная камера гигабит не заполняет, но узел из двух десятков камер высокого разрешения способен наполнить гигабитный аплинк, и при переходе на камеры большего разрешения запас исчезает.
• Рабочие места с большими файлами. Проектные и монтажные станции, работающие с хранилищем, упираются в порт при передаче крупных объёмов.
• Промежуточный узел на пути к ядру. Коммутатор, собирающий трафик нескольких этажных шкафов, чаще всего и оказывается узким местом.
• Сетевые хранилища. Устройство с несколькими накопителями отдаёт больше гигабита при последовательном чтении.

Признак общий: узел агрегирует трафик, а кабельная система при этом менять не планируется.

Где 2.5G не нужен

• Порты доступа для обычных рабочих мест с офисными приложениями и телефонии.
• Узлы домофонии, контроля доступа и датчиков — трафик там измеряется килобитами.
• Отдельные камеры стандартного разрешения на небольшом узле.
• Ситуации, где до ядра сети всё равно идёт гигабитный аплинк: расширение порта доступа без расширения аплинка не даёт результата.

Сравнение вариантов расширения

Практический вывод: 2.5G решает задачу порта доступа на существующем кабеле, а выход узла в магистраль закрывается оптическим аплинком SFP+ — по многомодовому волокну это сотни метров, по одномодовому до нескольких километров.

Как проверить потребность расчётом

Расчёт ведут от фактического трафика, а не от суммы скоростей портов.

• Для узла видеонаблюдения. Складывают битрейты потоков всех камер с учётом разрешения, частоты кадров и кодека, добавляют запас на пиковые сцены и на выгрузку архива.
• Для узла с точками доступа. Берут ожидаемую суммарную нагрузку на точку по диапазонам и число активных клиентов.
• Для офисного узла. Берут число рабочих мест и характер нагрузки, отдельно учитывая резервное копирование и работу с файловым хранилищем.

Полученную величину сравнивают с полосой порта и оставляют запас: узел, работающий на 80 % ширины канала, начинает терять пакеты на пиках. Если запаса нет уже при вводе в эксплуатацию, к следующему расширению узел придётся перестраивать.

Что смотреть кроме скорости порта

• Коммутационная матрица. Суммарная производительность устройства должна покрывать сумму скоростей портов, иначе мультигигабитные порты не выйдут на заявленную скорость при одновременной нагрузке.
• Бюджет питания по кабелю. Точки доступа Wi-Fi 6 и 7 потребляют заметно больше предыдущих поколений. Поддерживаются стандарты 802.3af, 802.3at и 802.3bt с мощностью до 90 Вт на порт при бюджете до 300 Вт на устройство в зависимости от модели; суммарная мощность считается с запасом 25–30 % на деградацию кабеля.
• Тип аплинка. Оптические порты SFP и SFP+ на 10 Гбит/с либо медные порты 2.5G — выбор зависит от расстояния до ядра сети.
• Уровень управления. Модели L2+ и L3 дают сегментацию, статическую маршрутизацию и контроль трафика.
• Резервирование. Протоколы связующего дерева RSTP и MSTP, а также кольцевые протоколы — обязательный пункт при двух путях до ядра сети.
• Условия установки. Рабочий диапазон от −20 до +55 °C, хранение от −40 до +75 °C; для сложных условий подбирается исполнение с усиленной грозозащитой портов.
• Прошивка и лицензии. Часть протоколов резервирования и агрегации входит в базовую прошивку, часть требует отдельной лицензии — это фиксируется в спецификации до заказа.

Состояние кабельной системы

Мультигигабитный порт работает по категории 5e, но при условии, что линия исправна. На трассах с плохими соединениями, повреждениями оболочки или превышением длины скорость согласуется на пониженном уровне или соединение становится нестабильным. Перед закупкой коммутатора с портами 2.5G имеет смысл проверить линии, которые планируется задействовать: замена коммутатора не исправит проблемную трассу.

Что прислать для подбора

• Сколько и каких устройств подключается: камеры, точки доступа, телефоны, рабочие места, серверы.
• Требуемую мощность на порт — обычные камеры, купольные с обогревом, точки доступа Wi-Fi 6 и 7.
• Как узел выходит в магистраль: медь или оптика, расстояние до ядра сети.
• Тип и состояние существующей кабельной системы.
• Условия установки: серверная, этажный шкаф, уличный шкаф, производственное помещение.
• Нужна ли маршрутизация и сегментация на самом коммутаторе.

Частые вопросы

Работает ли 2.5G по существующей витой паре? Да, по категории 5e и выше на расстоянии до 100 м при исправной линии.

Даст ли выигрыш порт 2.5G, если аплинк остался гигабитным? Только внутри узла. Трафик, уходящий в ядро сети, всё равно ограничен аплинком, поэтому расширять их нужно вместе.

Сколько камер потянет узел? Зависит от разрешения и кодека. Расчёт ведут по фактическим битрейтам потоков с запасом на пики, а не по числу камер.

Можно ли ставить коммутатор в уличный шкаф? Да, рабочий диапазон от −20 до +55 °C; для сложных условий подбирается исполнение с усиленной грозозащитой.

Что делать, если порты 2.5G нужны не всем устройствам? Берутся модели со смешанным набором портов: часть гигабитных, часть мультигигабитных, плюс оптический аплинк.

Что мы делаем

Линейка HASIVO закрывает три типа узлов — видеонаблюдение с питанием камер по кабелю, офисные сети с рабочими местами и точками доступа, периферийные шкафы инфраструктурных объектов с выходом в магистраль по оптике. Считаем порты, бюджет питания и полосу аплинка, проверяем совместимость, фиксируем в спецификации версию прошивки и перечень поддерживаемых функций, помогаем с настройкой, сегментацией и резервированием. Смежные задачи по видеосвязи в переговорных закрывает направление систем конференцсвязи.

Пришлите список подключаемых устройств и схему узла на sale@tkasiatorg.ru — посчитаем требуемую полосу, подберём модель по портам и бюджету питания и посчитаем поставку.
